Re: Comment faire pour avoir un peu de silence...

Messagepar barnabouille » 20 Avr 2012, 18:57

Merci Doudou,
Je sais dessiner avec un ordinateur, mais pour le reste j'ai tout à apprendre !

Voici le croquis avec les cotes ( Il faut multiplier par 2,54 )
ScreenHunter_02 Apr. 20 19.36.jpg
ScreenHunter_02 Apr. 20 19.36.jpg (13.26 Kio) Vu 7065 fois
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 61
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Re: Comment faire pour avoir un peu de silence...

Messagepar barnabouille » 17 Juin 2012, 16:51

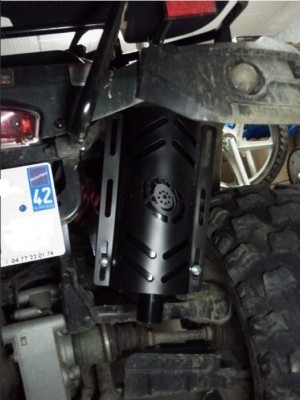

Réducteur de Bruit Koplin (1).jpg
Bonjour à tous les quadeurs,

Ça y est, j'ai installé le pot additionnel KOLPIN pour réduire le bruit de mon HY420 ( 7200 km - 430 heures ).
2 articles ont été nécessaires :

- Kit diminution de bruit d'échappement avec grille.
- Adaptateur pour Kit diminution de bruit d'échappement.

Assemblage en moins d'une heure.

Résultat sensible : le bruit d'échappement est adouci à tous les régimes, y compris au ralenti.
Après 6 heures d'utilisation, dont la moité en duo, aucune sensation de perte de puissance et un confort acoustique bénéfique pour les riverains.

J'ai fait l'ouverture d'une course pédestre ( comme chaque année ) mais cette fois, sans aucune remarque désagréable de la part des spectateurs ou concurrents.

A+
Fichiers joints
Réducteur de Bruit Koplin (2).jpg
Réducteur de Bruit Koplin (3).jpg
Réducteur de Bruit Koplin (4).jpg
Réducteur de Bruit Koplin (5).jpg
Réducteur de Bruit Koplin (6).jpg
Réducteur de Bruit Koplin (7).jpg
Dernière édition par barnabouille le 29 Juin 2013, 14:18, édité 1 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 61
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Re: Comment faire pour avoir un peu de silence...

Messagepar DOUDOU » 17 Juin 2012, 21:01

Bravo barnabouille !
L 'alternative à Windows et Apple Image cliquez sur l'image
Avatar de l’utilisateur
DOUDOU
Site Admin
Site Admin

Messages: 5154
Âge: 55
Inscription: 05 Nov 2004, 10:03
Localisation: Gard
Localisations: 30100
Quad: Celui des autres......
Votre niveau de mécanique: 3

Publicité

Re: Comment faire pour avoir un peu de silence...

Messagepar phoenix916 » 19 Juin 2012, 16:46

beau travail
c pas trop proche de la roue ? on se rend pas compte sur la dernière photo ?
Avatar de l’utilisateur
phoenix916
Site Admin
Site Admin

Messages: 4498
Âge: 41
Inscription: 29 Sep 2008, 13:48
Localisation: (76) Epouville 49°33'44.09"N 0°13'13.98"E
Localisations: Seine maritime
Quad: Suzuki LTZ 400 injection 2010
Votre niveau de mécanique: 3

Publicité

Re: Comment faire pour avoir un peu de silence...

Messagepar funquad » 19 Juin 2012, 19:05

Sinon, je me permets de dire qu'on peut changer la mousse de garnissage du pot d'origine, c'est disponible chez les (bons) concessionnaires sur commande, car, avec le temps, la mousse est cramée et ne remplit plus son rôle. En plus, ce n'est pas très cher ...
André
Avatar de l’utilisateur
funquad
Mégaquadeur
Mégaquadeur

Messages: 637
Inscription: 20 Nov 2004, 09:47
Localisation: (51) Reims

Publicité

Re: Comment faire pour avoir un peu de silence...

Messagepar phoenix916 » 20 Juin 2012, 08:51

vous la changer tout les combien d'heure ??
Avatar de l’utilisateur
phoenix916
Site Admin
Site Admin

Messages: 4498
Âge: 41
Inscription: 29 Sep 2008, 13:48
Localisation: (76) Epouville 49°33'44.09"N 0°13'13.98"E
Localisations: Seine maritime
Quad: Suzuki LTZ 400 injection 2010
Votre niveau de mécanique: 3

Publicité

Re: Comment faire pour avoir un peu de silence...

Messagepar barnabouille » 24 Juin 2012, 12:02

Bonjour à tous les quadeurs,
1- La distance mini est de 4,5 cm entre le pot additionnel KOLPIN et le pneu ( Pneu MAXXIS C9209 ALL TRACK 25x10-12).
2- Comment changer la garniture du pot d'origine ? 8O Il est totalement soudé/serti sur le Hy420 .
A+
Dernière édition par barnabouille le 29 Juin 2013, 14:19, édité 1 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 61
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Re: Comment faire pour avoir un peu de silence...

Messagepar franck78 » 24 Juin 2012, 12:15

barnabouille a écrit:Bonjour à tous les quadeurs,
2- Comment changer la garniture du pot d'origine ? 8O Il est totalement soudé/serti sur le Hy420 .
A+


Idem pour le pot du Kingquad. Hormis le pare étincelles qui est amovible pour être nettoyé, rien ne se démonte. Je doute d'ailleurs que ces pots soient garnis de laine de roche. Ceux qui le sont ont généralement des embouts rivetés.

En tout cas, Bravo et merci d'avoir équipé ton quad d'un silencieux additionnel. C'est juste dommage que les concepteurs n'en créent pas qui remplace directement celui d'origine... :roll:
Un King sinon rien...
Avatar de l’utilisateur
franck78
Site Admin
Site Admin

Messages: 1530
Âge: 48
Inscription: 12 Mar 2007, 19:53
Localisation: dans les chemins autorisés...
Localisations: dans le 78
Quad: 700 Kingquad
Votre niveau de mécanique: 5

Publicité

Re: Comment faire pour avoir un peu de silence...

Messagepar barnabouille » 25 Juin 2012, 13:21

Bonjour à tous,

Voici 2 photos complémentaires :

- Vue de l'arrière, montrant l'espace de 4,5 cm entre le pneu et le pot additionnel.
- Vue de coté, avec le kit d'adaptation reliant " directement " :? :!: ( Voir le pb rencontré :oops: dans mon message du 29/06/2013 ) le pot d'origine avec le KOLPIN.

Nota : La boite comprend un tube coudé et toutes les brides et adaptateurs de diamètres
pour permettre d'éloigner, de déplacer et/ou positionner le pot additionnel en fonction du besoin 8) .

A+
Dernière édition par barnabouille le 29 Juin 2013, 14:30, édité 4 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 61
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Re: Comment faire pour avoir un peu de silence...

Messagepar barnabouille » 25 Juin 2012, 13:34

Avec les 2 photos !
Fichiers joints

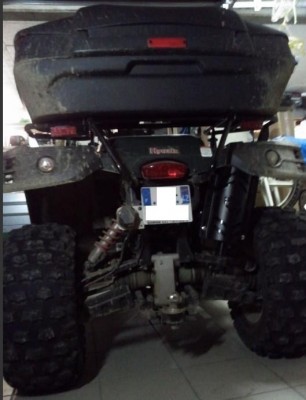

ScreenHunter_09 Jun. 25 14.28.jpg
Vue arrière du Pot additionnel KOPLIN

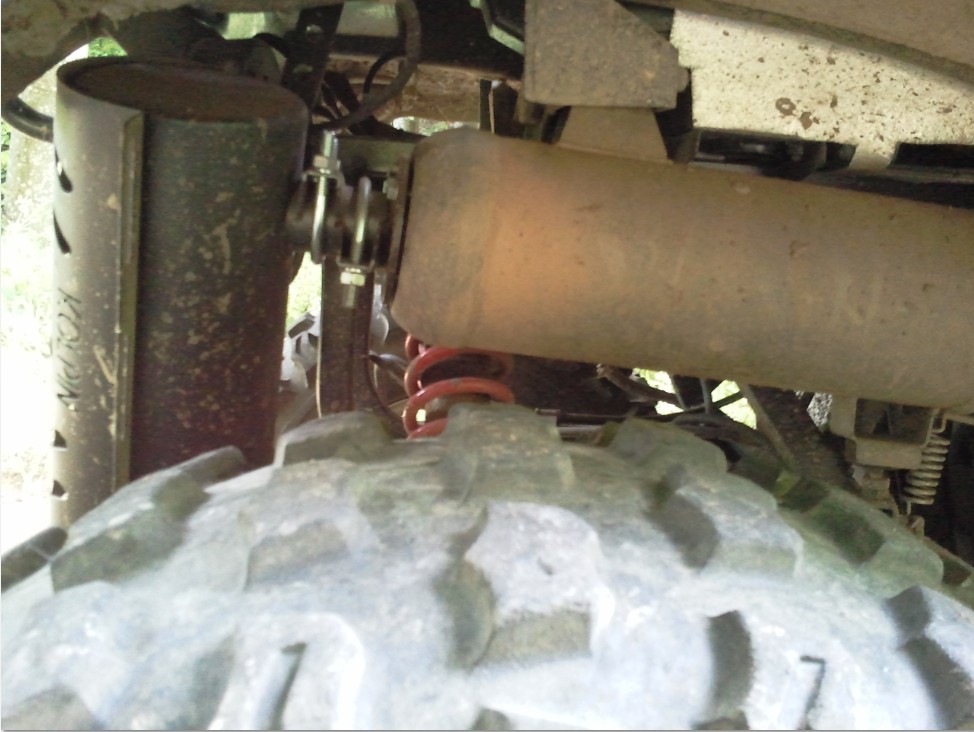

ScreenHunter_10 Jun. 25 14.28.jpg
Vue de coté, assemblage avec le Kit d'adaptation
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 61
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Comment faire pour avoir un peu de silence...

Messagepar barnabouille » 29 Juin 2013, 13:07

Bonjour à tous,

Je suis très heureux d'apprendre que d’autres quadeurs essayent de minimiser le bruit de leur machine.

Pour ma part, j'habite et je circule dans une zone sensible, j'ai donc opté pour le pot additionnel KOLPIN que vous pouvez voir installé sur mon HY420. ( http://www.northerntool.com/images/down ... /19441.pdf )

1 - Le point positif, c'est qu'il adoucit le bruit à tous les régimes moteur y compris au ralenti, atténuant les bruits de claquements en les rendant plus sourds. Il réduit également les bruits d’échappement lors des décélérations et des descentes.

2 - Après un an d'utilisation ( environ 100 Heures et 1700 KMS ) la soudure qui relie le tube d'entrée au pot KOLPIN à lâchée, je n'ai qu'un poste de soudure à l'arc et je cherche actuellement une solution pour refaire la brasure au laiton comme à l'origine. Tout ceci pour dire que, lors de l'assemblage, il ne faut pas relier directement ( Comme je l'ai fait ! :oops: ) le pot additionnel au pot d'origine. Il faut installer, entre les deux, une liaison souple "FLEXIBLE ÉCHAPPEMENT" pour éviter la rupture des soudures, comme cela m'est arrivé. La ligne d'échappement d'origine est montée sur ressorts et silentblocs afin d'absorber les "mouvements relatifs" entre le bloc moteur, auquel elle est fixée, et le châssis du quad. Le pot additionnel est fixé au châssis. L'ajout d'un "FLEXIBLE ÉCHAPPEMENT", entre le deux pots, supprime les contraintes qui cassent les soudures.

3 - On ne ressent pas de perte de puissance, après l'ajout du pot complémentaire, mais seulement une agréable sensation de plaisir à faire moins de bruit lorsque l'on traverse un hameau ou lors du passage dans un chemin resserré, entre deux parois rocheuses ou deux murs :sm2: .

Vidéo (JournalduQuad) représentative du résultat que j'ai obtenu , à regarder => à partir de 2:10
http://www.youtube.com/watch?v=F1lGOL-1Y4g
( Comme le bruit, le prix a également baissé depuis cette vidéo de 2011 :sm2: )
http://www.trocdunet.net/PBSCProduct.asp?ItmID=3675739



A+ :sm6:
Barnabouille
Fichiers joints
Fissure soudure.jpg
Fissure de la soudure du tube d'entrée du pot additionnel.
Rupture soudure.jpg
Rupture soudure : provoquée par la liaison "rigide" avec le pot d'origine.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 61
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Comment faire pour avoir un peu de silence...

Messagepar barnabouille » 29 Juil 2013, 10:09

Autre produit, déniché par GRIZZLY69, pour réduire le bruit de nos machines :sm2:

D'après cette vidéo, l'atténuation des claquements est vraiment perceptible
http://www.youtube.com/watch?v=xpEArNzRGa0

Sur celle ci, le montage est souple ( Sur ressort et crochet libre )
Cela limite les contraintes sur les soudures ! ( Et la casse, au bout d'un an, comme sur le mien )
http://www.youtube.com/watch?v=dnwdMzV5dpg

https://www.uniqueoutdoorproducts.com/a ... -benz.html

GRIZZLY69 => Si tu peux, penses à faire des photos des détails du montage et des vidéos ( avec et sans pot additionnel ),
Et fait nous part des résultats "sonore et performances" :sm9:

A+ pour les news
Barnabouille
Dernière édition par barnabouille le 16 Mai 2015, 11:39, édité 1 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 61
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Comment faire pour avoir un peu de silence...

Messagepar barnabouille » 08 Aoû 2013, 09:12

Salut à tous,

Comme hier, il valait mieux ne pas s'aventurer en dehors des abris ( Même casqué :!: :roll: ), j'en ai profité pour ressouder mon pot additionnel .

Lors du remontage, j'ai pris la précaution de libérer en rotation la longue patte de fixation pour qu'elle soutienne le pot additionnel, tout en lui permettant de se déplacer avec les mouvements du pot d'origine. Je me suis inspiré :idea: ( un tout petit peu ) du principe de fixation américain, qui lui est fait de simples crochets et d'un accouplement à emboitement rapide sans fixation ( donc sans contrainte ).

https://www.youtube.com/watch?v=UZZ6yl7TibY

https://www.uniqueoutdoorproducts.com/a ... ncers.html

Après un petit tour d'essai ( entre deux violents orages ), quel plaisir de retrouver le "ronronnement" du HY420 :P .

A+ :sm6:
Fichiers joints

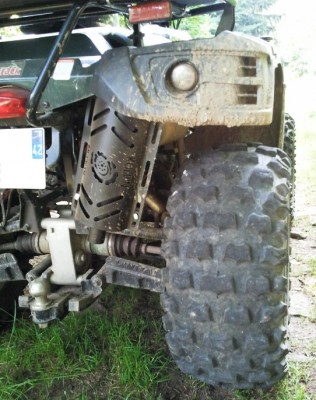

2013-08-07 19.35.11.jpg
Ré-installation du pot additionnel sur patte souple
2013-08-07 19.35.55.jpg
Ré-installation du pot additionnel sur patte souple
Dernière édition par barnabouille le 16 Mai 2015, 11:45, édité 2 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 61
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Comment faire pour avoir un peu de silence...

Messagepar barnabouille » 11 Aoû 2013, 09:19

Bonjour à tous,

Voici l'avis d'utilisateur de "Benz Silencieux Rider BT-33A 700 Grizzly" ( Utilisez le traducteur automatique )

http://www.atvtorture.com/forums/perfor ... izzly.html

A tous ceux qui ont installé des systêmes de réduction de bruit, merci de nous envoyer photos, vidéos et bien sûr vos commentaires ;)

A+
Barnabouille :sm6:
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 61
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Re: Comment faire pour avoir un peu de silence...

Messagepar barnabouille » 24 Aoû 2014, 21:23

Une petite mesure en vidéo :

https://www.youtube.com/watch?v=TqI5QlTMV4I
Fichiers joints
KOLPIN mesures de niveau de bruit.JPG
KOLPIN stealth exhaust 2.0
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 61
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Précédente


  • Publicité

Retourner vers ACCESSOIRES & EQUIPEMENTS

Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 2 invités

  • Publicité
cron

Google+
