Arret moteur en pleine "promenade"

"Il n'y a que Linhaï qui m'aille" est votre devise ? Partagez vos expériences.
  • Publicité

Re: Arret moteur en pleine "promenade"

Messagepar dexter » 02 Nov 2013, 20:08

+1 pour le prêt d'un cdi, mais également d'une bobine complète avec le cable et l'anti-parasite

:sm2:
Avant de te prendre la tête avec ce fameux capteur de position, :sm1:
je pense qu'il vaut mieux controler ce qui tombe en panne le plus souvent ... 8O

As-tu changé ton anti-parasite ?
Tu ne peux pas le controler à l'ohm-mètre, ça ne sert à rien du tout. Il ne détectera pas les éventuelles fuites de courant : haute tension !!!
Un bon antiparasite coute <10€ !!!
Idem pour la bobine, l'ohm-mètre ne t'indiquera qu'un court-circuit franc ou une coupure de fil. Pas une "fuite" de courant plus insidieuse !!! :sm28:

Maintenant, tu fais comme tu veux , c'est ton quad . :sm18:
Avatar de l’utilisateur
dexter
Mégaquadeur
Mégaquadeur

Messages: 780
Âge: 61
Inscription: 07 Mai 2013, 09:50
Localisations: Nord-Est
Quad: Cfmoto
Votre niveau de mécanique: 7

Publicité

Messagepar Epsilon97 » 02 Nov 2013, 21:43

Re bonjour,

A Barnabouille : Compris pour le fonctionnement de la valve Antipollution, merci pour ton post.
Je ne sais pas où je peux me faire "preter un CDI", la seule chose envisageable est l'achat d'une bobine avec son cable + antiparasite integré, en plus si vous vous trouvé à moins de 10€, je suis preneur !!!
Sinon, j'ai fait ces mesures:
au niveau de la bobine, j'ai bien, comme le schéma l'indique, un plus 12V permanent. De l'autre coté, c'est le CDI qui doit commander. De ce coté là, à l'ohmetre, je ne vois rien. Ok, je sais que l'hometre n'est pas l'instrument adapté, il me faudrait un oscilloscope, si le temps me le permet, j'essairai de brancher un oscillo demain sur la bobine coté raccord vers le CDI.
C'est quand meme a^rès avoir rien vu déjà à l'ohmetre que mes recherche s'oriente vers le capteur de l'alternateur. DOnc si quelqu'un peux me renseigner malgré tout là dessus, je suis preneur.

Merci à tous pour vos soutiens
Epsilon97
Avatar de l’utilisateur
Epsilon97
Superquadeur
Superquadeur

Messages: 73
Inscription: 07 Oct 2012, 16:53
Localisations: CALVISSON
Quad: LINHAI HYTRACK 420 4x2
Votre niveau de mécanique: 2

Publicité

Re: Arret moteur en pleine "promenade"

Messagepar barnabouille » 02 Nov 2013, 21:56

Epsilon97, voici les éclatés :

Avec le capteur

Repère 6 HY24006 CAPTEUR D'ALLUMAGE => 27.86 Euros TTC

http://www.azmotors.fr/btk_clic2.php?se ... LTERNATEUR


Avec la bobine et le CDI

Repère 28 HY22012 BOBINE D'ALLUMAGE => 19.49 Euros TTC ( comprenant : Bobine, Cable HT et Anti-parasite )

Repère 14 HY27340 BOITIER ELECTRONIQUE CDI 352cc => 59.91 Euros TTC

http://www.azmotors.fr/btk_clic2.php?se ... ELECTRIQUE

http://www.azmotors.fr/btk_qsn.php

A+ :sm6:
Dernière édition par barnabouille le 03 Nov 2013, 08:49, édité 1 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 62
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Re: Arret moteur en pleine "promenade"

Messagepar Epsilon97 » 02 Nov 2013, 23:14

Avant de commander un capteur d'allumage, j'aimerai dabord savoir si le mien est HS.
Je suppose que pour le tester ca doit pas être tres compliquer genre passant ou ouvert selon la position du cylindre, mais peut-on me dire où il se trouve, je ne sais mais pas où se trouve l'alternateur !
Pour pour votre aide
@+,
Epsilon97
Avatar de l’utilisateur
Epsilon97
Superquadeur
Superquadeur

Messages: 73
Inscription: 07 Oct 2012, 16:53
Localisations: CALVISSON
Quad: LINHAI HYTRACK 420 4x2
Votre niveau de mécanique: 2

Publicité

Re: Arret moteur en pleine "promenade"

Messagepar dexter » 03 Nov 2013, 08:03

L'alternateur est en bout d'arbre moteur (vilebrequin), à l'opposé de l'embrayage.
Il n'y a pas de position ''ouvert ou fermé'' comme du temps des vis platinées. C'est un capteur à effet Hall.
Avatar de l’utilisateur
dexter
Mégaquadeur
Mégaquadeur

Messages: 780
Âge: 61
Inscription: 07 Mai 2013, 09:50
Localisations: Nord-Est
Quad: Cfmoto
Votre niveau de mécanique: 7

Publicité

Re: Arret moteur en pleine "promenade"

Messagepar barnabouille » 03 Nov 2013, 09:16

Bonjour Epsilon97

Voici, "en exemple" la photo de l'ensemble STATOR ALLUMAGE ALTERNATEUR LINHAI HYTRACK 320 4X2 de 2006

Le capteur est surmoulé, donc indémontable ( petit cube noir, sur la photo ).

La seule chose que tu peux vérifier visuellement , c'est qu'il n'est pas abîmé " extérieurement "
( fendu, déformé, qu'il est solidement fixé et que les fis ne sont pas abîmés ou coupés et les connecteurs bien reliés ;) ).

Pour en savoir plus :

http://la-mecanique-pj.wifeo.com/docume ... e-prof.pdf


A+ :sm6:
Fichiers joints
Alternateur et capteur d'allumage HY 320.JPG
Principe d'allumage electronique.JPG
Dernière édition par barnabouille le 03 Nov 2013, 13:51, édité 2 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein


Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 62
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3

Publicité

Re: Arret moteur en pleine "promenade"

Messagepar barnabouille » 03 Nov 2013, 11:36

Epsilon97 a écrit: ........... la bobine mesure 4KOmhs environ.


Epsilon97,

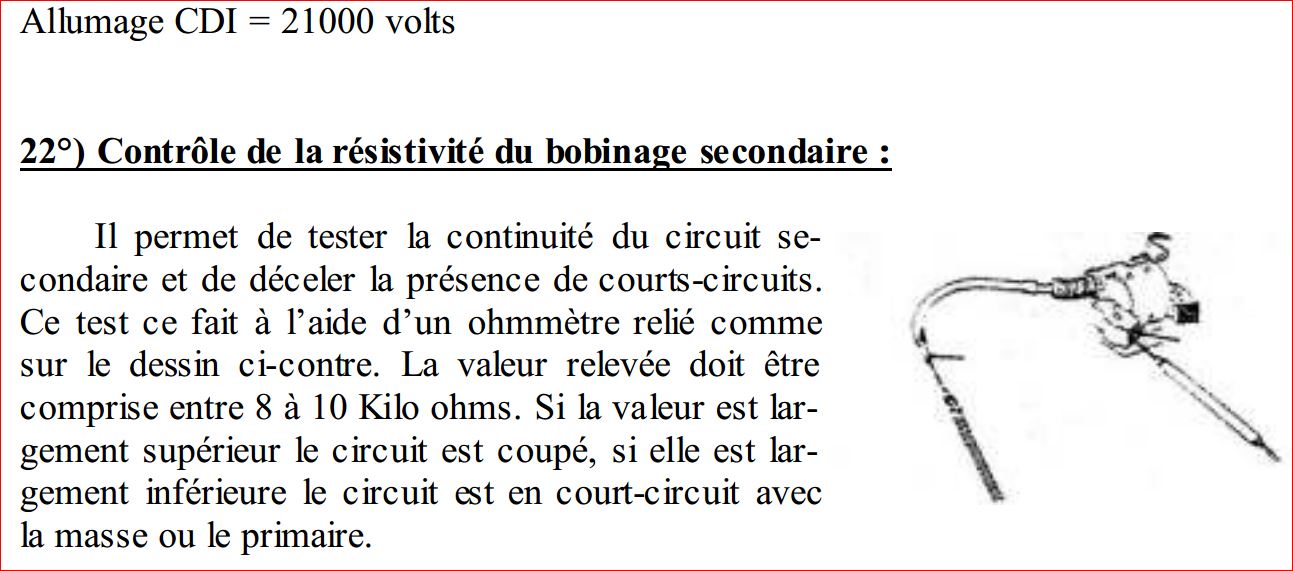

la valeur que tu mesures est inférieure de 50% à ce qui est indiqué :?:
