souci divers aeon cobra 180 de 2003

  • Publicité

Répondre

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 28 Juil 2014, 21:57

Oh ! Execuses moi je voulais dire la "grosse rondelle blanche" ?
Fichiers joints
Quel était le montage au départ .....jpg
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dady61 » 28 Juil 2014, 22:03

Bas c'est la que je sais plus vraiment et crois moi je cherche et regrette mon erreur. Mon dernier montage en tout cas qui tenais bien mais pas sur que se sois le bon c'était:

En partant de la pointe
rondelle feraille
rondelle plastique
clip
rondelle feraille
ressort
et le truc blanc pour maintenir le tout dans le boiseau
Avatar de l’utilisateur
dady61
Superquadeur
Superquadeur

Messages: 97
Inscription: 25 Juil 2014, 21:22
Localisations: orne
Quad: Aeon cobra 180
Votre niveau de mécanique: 5
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 28 Juil 2014, 22:15

Comme ça :?:

Tu as raison 8) :

1 - Le gros ressort pousse le boisseau vers le bas, jusqu'à ce qu'il arrive en butée au fond de son logement.

2 - Le petit ressort accompagne l'aiguille pour qu'elle descende jusqu'au fond du puit d'aiguille.

A+
Fichiers joints
Ordre d'assemblage.JPG
Ordre d'assemblage corrigé
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dady61 » 28 Juil 2014, 22:22

donc mon premier montage était correct pourtant j'étais pas sur lol

Maintenant on voit demain pour les réglage ou tu me briffe d'entrée pour bien démarrer? car je vais le chercher demain matin et en espérant qu'il aura une aiguille. au pire je garde l'autre.
Avatar de l’utilisateur
dady61
Superquadeur
Superquadeur

Messages: 97
Inscription: 25 Juil 2014, 21:22
Localisations: orne
Quad: Aeon cobra 180
Votre niveau de mécanique: 5
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 28 Juil 2014, 22:31

Elle est vraiment tordue ?

Si c'est très léger, le petit jeu de l'aiguille ? dans l'assemblage du boisseau peut permettre l'alignement avec le puit d'aiguille :!: :?:
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dady61 » 28 Juil 2014, 22:37

quand je pousse le boisseau au doigt je sent pas trop de resistance, sa a l'air de fonctionner librement

Mais si je dois en commander une quelle cote dois je prendre? pour être sur d'avoir la même ou plutôt comment sa se détail lol
Avatar de l’utilisateur
dady61
Superquadeur
Superquadeur

Messages: 97
Inscription: 25 Juil 2014, 21:22
Localisations: orne
Quad: Aeon cobra 180
Votre niveau de mécanique: 5
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 28 Juil 2014, 22:57

Attends avant de commander, si ça marche avec l'aiguille actuelle.

Par contre prends toutes les précautions, demain, pour ne rien abîmer.

On travaillera les réglages pour essayer de le faire fonctionner au mieux.

En attendant voici quelques schémas pour comprendre :

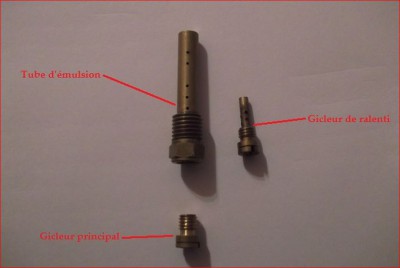

3 - Détails carburateur.JPG
Gicleurs et Tube d'émulsion

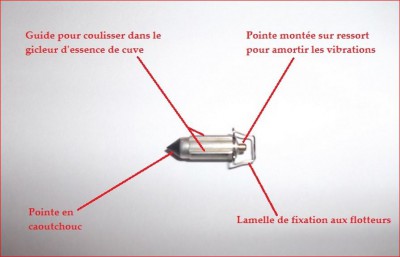

4 - Détails carburateur.JPG
Pointeau


- Gicleur principal: son rôle est de calibrer la quantité d'essence venant de la cuve et à injecter dans le tube d'émulsion.

- Tube d'émulsion: c'est un tube percé de trous sur sa hauteur, au fur et à mesure que l'aiguille se lève avec le boisseau, les trous du tube d'émulsion sont désobstrués en commençant par le bas... l'air s'engouffre dans les trous et vient en contact avec l'essence, il se créé une émulsion d'air et d'essence => l'émulsion d'essence facilite la vaporisation de l'essence

- Puit d'aiguille: petite partie cylindrique en laiton/cuivre situé au sommet du tube d'émulsion dans lequel coulisse l'aiguille

- Gicleur de ralenti: son rôle est de garantir un petit filet d'émulsion quand le boisseau n'est pas levé, et ceci devant le cylindre. Le gicleur de ralenti dispose d'un petit tube d'émulsion et d'un canal d'alimentation en air dédié qui va chercher l'air devant le carbu (canal d'air secondaire). La quantité d'émulsion aspergée à l'entrée du cylindre est modulée au moyen de la vis de richesse

1 - Le circuit de ralenti avec sa vis de richesse par exemple :

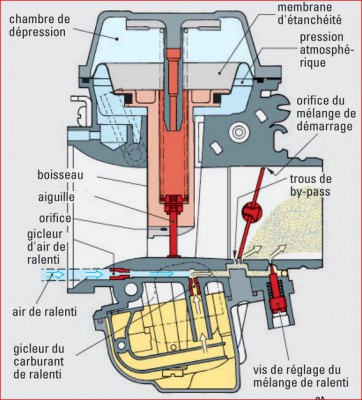

Schéma de principe d'un carburateur à dépression.JPG
Schéma carburateur à dépression


2 - Détails des ouvertures :

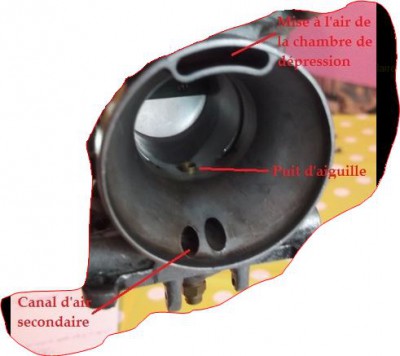

1 - Détails carburateur.JPG
Détails ouverture carburateur à dépression
Dernière édition par barnabouille le 29 Juil 2014, 07:12, édité 2 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dady61 » 28 Juil 2014, 23:09

Ok, en tout cas merci de ton aide et de ta patience. J'ai hâte d'être à demain pour faire du quad :) enfin j'espère.

Bonne nuit et encore merci
Avatar de l’utilisateur
dady61
Superquadeur
Superquadeur

Messages: 97
Inscription: 25 Juil 2014, 21:22
Localisations: orne
Quad: Aeon cobra 180
Votre niveau de mécanique: 5
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 28 Juil 2014, 23:19

...........zzzzzzzzzz
Fichiers joints
Quad désert.JPG
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 29 Juil 2014, 06:33

Bonjour :sm6:

Avec le temps qu'il fait ce matin, il faut celui là ;)

http://nautisme.lefigaro.fr/showroom-na ... ski-34.php
Fichiers joints
GIBBS
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dady61 » 29 Juil 2014, 11:49

bonjour à tous,

Bon j'ai mon nouveau filtre, je mange je monte et je vous tiens au courant. Par contre voici une petite photo de mes gigleur car j'arrive pas à séparer le tube emulsion du gigleur principal et je me demander si cela était normal après je vois bien à travers.

Avatar de l’utilisateur
dady61
Superquadeur
Superquadeur

Messages: 97
Inscription: 25 Juil 2014, 21:22
Localisations: orne
Quad: Aeon cobra 180
Votre niveau de mécanique: 5
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dexter » 29 Juil 2014, 12:06

Normalement le gicleur de marche est indépendant du tube à émulsion.
Avatar de l’utilisateur
dexter
Mégaquadeur
Mégaquadeur

Messages: 780
Âge: 68
Inscription: 07 Mai 2013, 09:50
Localisations: Nord-Est
Quad: Cfmoto
Votre niveau de mécanique: 7
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 29 Juil 2014, 12:34

dady61 a écrit:bonjour à tous,

.... Par contre voici une petite photo de mes gigleur car j'arrive pas à séparer le tube emulsion du gigleur principal .....



Mets le à tremper dans du dégrippant et essayes ( avec prudence, mais fermeté ) de le dévisser car le trou du gicleur est peut être obstrué :?:

Surtout va y tranquillement et n'abimes rien :!:

Si tu n'y parviens pas, remontes le et essayes de démarrer, le dégrippant l'aura peut être nettoyé ;)

A+
Fichiers joints
Gicleur et Tube d'émulsion.JPG
Dernière édition par barnabouille le 29 Juil 2014, 12:46, édité 1 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dady61 » 29 Juil 2014, 12:43

c'est bon j'ai réussi :) :)
Avatar de l’utilisateur
dady61
Superquadeur
Superquadeur

Messages: 97
Inscription: 25 Juil 2014, 21:22
Localisations: orne
Quad: Aeon cobra 180
Votre niveau de mécanique: 5
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 29 Juil 2014, 12:48

N'oublies pas les p'tites photos pour le forum 8)

A+
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
