souci divers aeon cobra 180 de 2003

  • Publicité

Répondre

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 30 Juil 2014, 18:22

Est ce que cette petite marche au fond de la coupelle ne serait pas là pour empêcher la rotation de l'aiguille lorsque le moteur fonctionne et qu'il émet des vibrations.

Ce qui provoquerai une usure de l'aiguille ?

Simple supposition, vu que je n'ai que tes photos pour analyser ( Très nettes d'alleurs 8) ) .
Fichiers joints
Fixation aiguille.JPG
Fixation aiguille !?
Dernière édition par barnabouille le 30 Juil 2014, 18:28, édité 2 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dady61 » 30 Juil 2014, 18:25

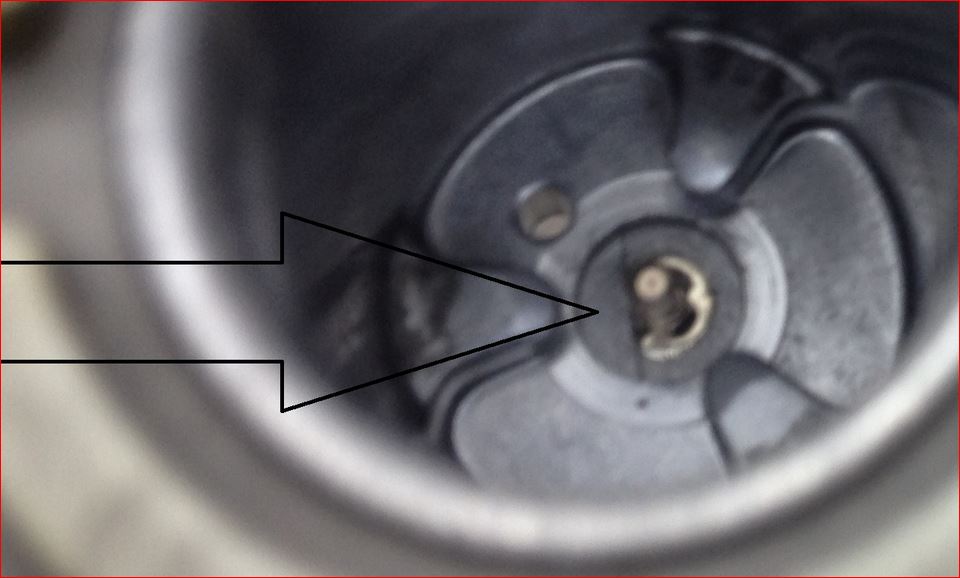

non, choisir je pense pas car si tu met pas l'attache de l'aiguille dans le logement ou sa coule pile poil (voir flèche photo) l'aiguille est de travers. Pour les vibrations je supose
Avatar de l’utilisateur
dady61
Superquadeur
Superquadeur

Messages: 97
Inscription: 25 Juil 2014, 21:22
Localisations: orne
Quad: Aeon cobra 180
Votre niveau de mécanique: 5
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 30 Juil 2014, 18:27

OK ! Dans ce cas ma supposition ce tiendrait ?
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 30 Juil 2014, 21:03

Une petite vidéo pour montrer un exemple de piston, dont le principe est celui du starter automatique.

La cire contenue dans le réservoir du cylindre se dilate lorsqu'on le chauffe.

Dans le starter automatique, la chaleur est produite par une petite résistance alimentée dès que l'on démarre le moteur.

La cire monte lentement en température et pousse progressivement le piston qui agit sur l'aiguille de starter.

http://www.youtube.com/watch?v=m4JCNH54bO0

Vue des composants principaux d'un starter automatique autonome.JPG
Vue des composants principaux d'un starter automatique autonome

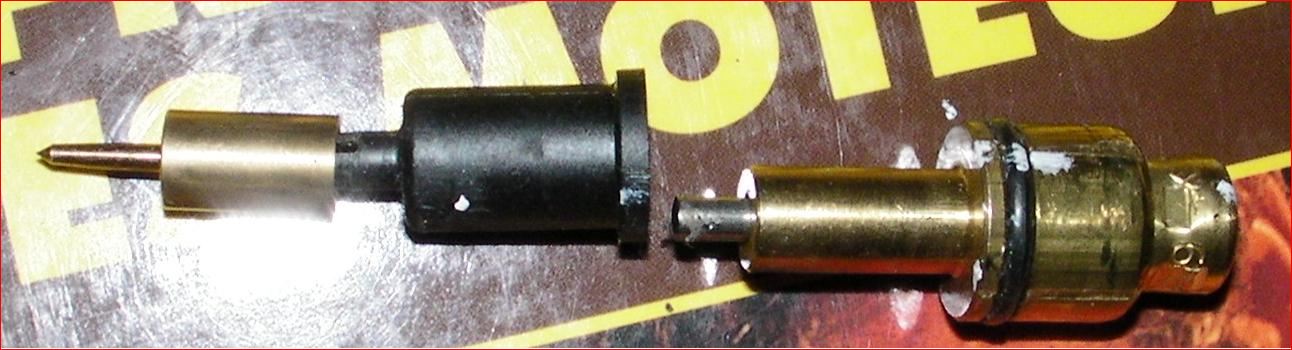

Vue du piston d'un starter automatique autonome.JPG
Vue du piston d'un starter automatique autonome

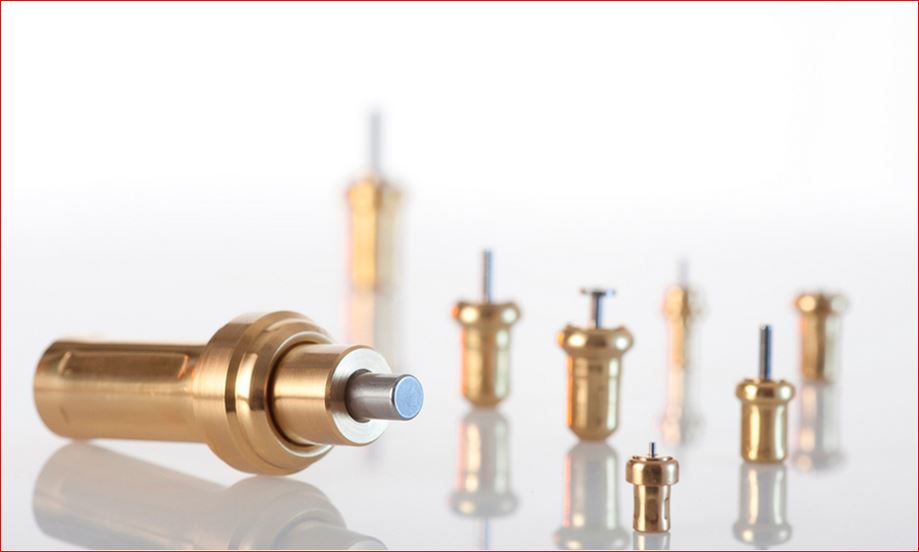

Piston à cire.JPG
Piston à cire

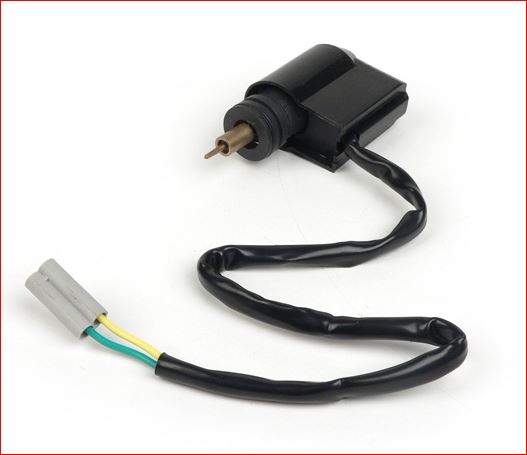

Starter automatique.JPG
Starter automatique
Dernière édition par barnabouille le 15 Nov 2014, 14:27, édité 1 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dexter » 30 Juil 2014, 21:28

Intéressant la cire : un peu comme certains thermostats de radiateur de chauffage central.
Avatar de l’utilisateur
dexter
Mégaquadeur
Mégaquadeur

Messages: 780
Âge: 68
Inscription: 07 Mai 2013, 09:50
Localisations: Nord-Est
Quad: Cfmoto
Votre niveau de mécanique: 7
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 30 Juil 2014, 21:37

Exact Dexter

On en trouve dans plusieurs domaines actuels ou plus historiques comme ici :

http://www.ideale-ds.com/forum/viewtopic.php?f=2&t=1004
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dexter » 30 Juil 2014, 21:41

:lol: Sympa.
J'aurais appris encore quelque chose ce soir.
Avatar de l’utilisateur
dexter
Mégaquadeur
Mégaquadeur

Messages: 780
Âge: 68
Inscription: 07 Mai 2013, 09:50
Localisations: Nord-Est
Quad: Cfmoto
Votre niveau de mécanique: 7
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 30 Juil 2014, 21:47

:sm9: Eh ! Il faut s'accrocher, si nous souhaitons rester dans la course .......... :lol:

http://www.youtube.com/watch?v=uvKNdDkeyMM#t=21

http://www.youtube.com/watch?v=CLdnmS4NoWk
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dady61 » 30 Juil 2014, 22:34

Sa fais plaisir de voir que mes problèmes servent à vous mettre au courant du starter automatique :) .... Que d'émotion ce soir, je suis très touché :sm16:

:sm3: :sm3: :sm3:

Non, mais c'est sympas, j'apprends aussi pendant ce temps :P
Avatar de l’utilisateur
dady61
Superquadeur
Superquadeur

Messages: 97
Inscription: 25 Juil 2014, 21:22
Localisations: orne
Quad: Aeon cobra 180
Votre niveau de mécanique: 5
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dexter » 31 Juil 2014, 07:38

Dans ma jeunesse les Lego et Meccano n'étaient pas aussi techniques...
Heureusement les "Mob" et autres "50" étaient faciles à bricoler !
Avatar de l’utilisateur
dexter
Mégaquadeur
Mégaquadeur

Messages: 780
Âge: 68
Inscription: 07 Mai 2013, 09:50
Localisations: Nord-Est
Quad: Cfmoto
Votre niveau de mécanique: 7
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 31 Juil 2014, 08:51

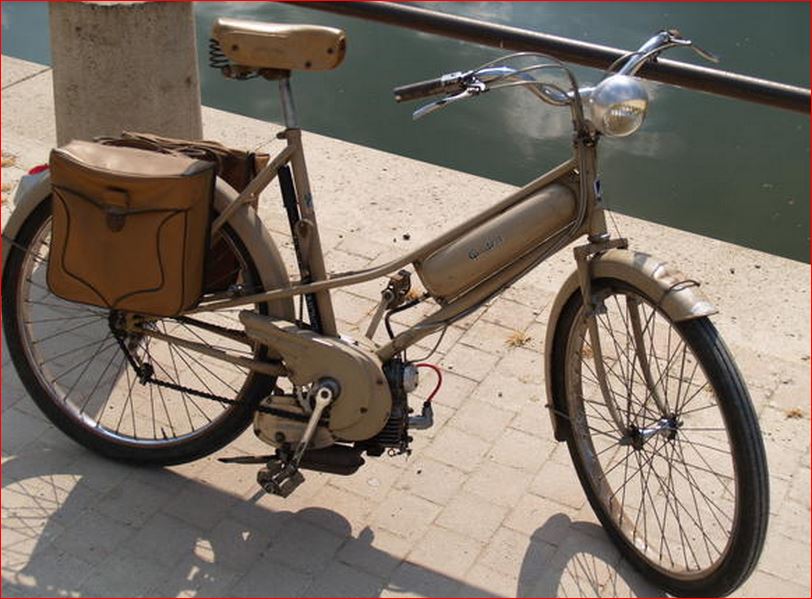

Ma première "Mob" c'était celle de mon père

Moteur avec transmission à galet sur la roue arrière : http://ddata.over-blog.com/xxxyyy/3/95/ ... --1958.pdf

Peugeot BIMA.JPG


Peugeot BIMA - Moteur.JPG

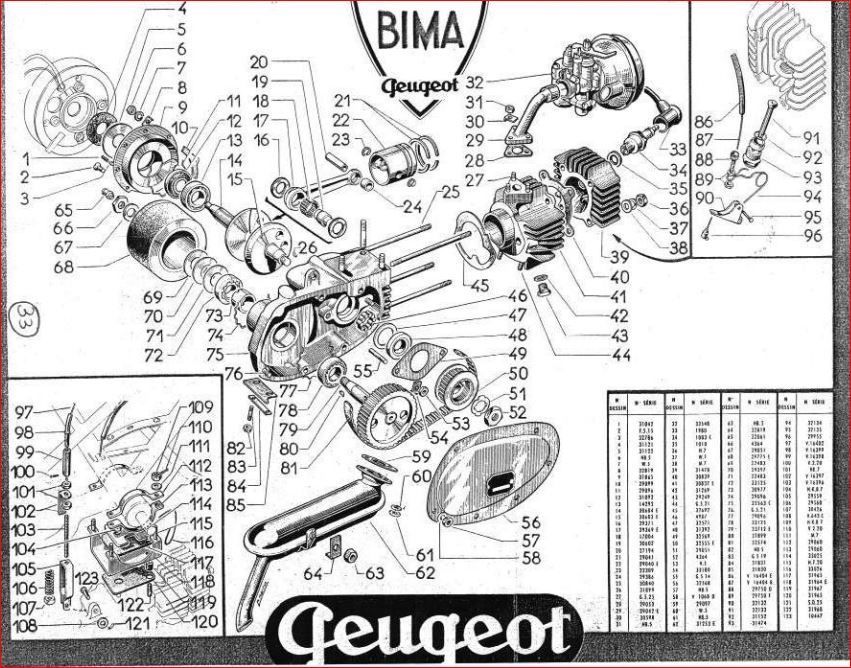

Eclaté d'un moteur BIMA-Peugeot.JPG
Eclaté d'un moteur BIMA-Peugeot
Dernière édition par barnabouille le 31 Juil 2014, 20:56, édité 2 fois.
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dexter » 31 Juil 2014, 10:21

:sm21:
Ma première n'était guère plus "jeune" : moto bécane de 1950-52 environ
Avatar de l’utilisateur
dexter
Mégaquadeur
Mégaquadeur

Messages: 780
Âge: 68
Inscription: 07 Mai 2013, 09:50
Localisations: Nord-Est
Quad: Cfmoto
Votre niveau de mécanique: 7
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 31 Juil 2014, 19:45

Alors Dady61, c'est pour quand le nouveau carbu :sm9:
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar barnabouille » 31 Juil 2014, 20:35

dexter a écrit::sm21:
Ma première n'était guère plus "jeune" : moto bécane de 1950-52 environ

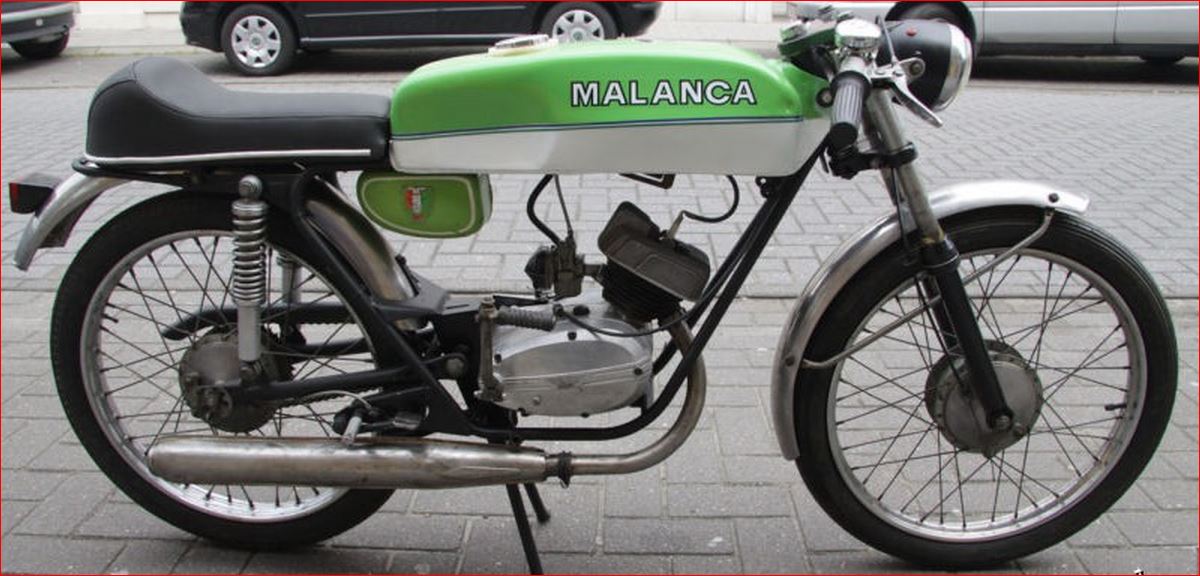

Lorsque j'ai commencé à travailler, je me suis fait plaisir avec celle ci ( mais de couleur bleue ).

Un moteur très simple, une boite mécanique 4 vitesses et un carburateur ultra simple :P
Fichiers joints
Malanca 1973
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: souci divers aeon cobra 180 de 2003

Messagepar dady61 » 31 Juil 2014, 21:50

le carbu arrive soit demain ou samedi...Ne t'inquiète pas je vous tiens au courant.

J'ai une question qui va vous paraitre bête mais je la pose quand même.

Sa sert à quoi?

Je pense que c'est pour l'essence mais pourquoi moi il est pas brancher?

Merci à vous.
Avatar de l’utilisateur
dady61
Superquadeur
Superquadeur

Messages: 97
Inscription: 25 Juil 2014, 21:22
Localisations: orne
Quad: Aeon cobra 180
Votre niveau de mécanique: 5
Haut

Publicité
