interrupteur de marche arrière

Échangez vos expériences sur le gros 4X4 chinois
  • Publicité

Répondre

interrupteur de marche arrière

Messagepar didj10 » 15 Fév 2015, 17:47

Bonjour,
Savez-vous où se trouve l'interrupteur de marche arrière sur le X6 ?
Quand je roule, de temps en temps il s'allume sur le tableau de bord et a ce moment, j'ai de temps en temps des coupures a l'allumage.
j'ai trouvé sur le ECU, c'est la borne 7 mais je ne vois pas où il se trouve sur le quad.
D'avance merci
Avatar de l’utilisateur
didj10
Mégaquadeur
Mégaquadeur

Messages: 224
Âge: 55
Inscription: 07 Fév 2012, 10:18
Localisations: namur
Quad: cf625i
Votre niveau de mécanique: 1
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar ghislain11 » 24 Fév 2015, 02:17

Salut, je ne connais pas la marque de ta machine mais en principe c'est un capteur de position qui se trouve sur le levier de selection genre en sortie de boite et ça peut ressembler a ça,( en tout cas chez Polaris ) ;) ;)
Fichiers joints
Agriquadeur pour joindre l'utile a l'agréable, c'est pas beau !?
POLARIS 570 EFI
POLARIS 570 X2 EFI
POLARIS 1000 XP SPORTSMAN
POLARIS 900 RANGER D
Avatar de l’utilisateur
ghislain11
Site Admin
Site Admin

Messages: 4018
Âge: 49
Inscription: 25 Fév 2007, 17:07
Localisation: CORBIERES (11 aude)
Localisations: CORBIERES (11 aude)
Quad: POLARIS 850 SPORTSMAN
Votre niveau de mécanique: 5
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar barnabouille » 24 Fév 2015, 05:52

Bonjour didj10 ,

Regarde sur ce schéma le repère 9.

A+
Fichiers joints
Repère 9 - Contacteur marche arrière.JPG
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar barnabouille » 24 Fév 2015, 06:50

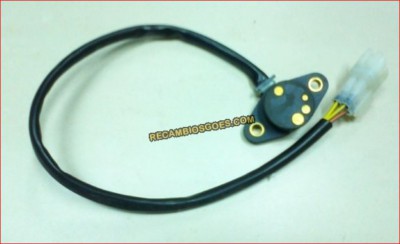

Egalement ici ( repère 9 )

0180-012310-0010
REVERSE GEAR SENSOR

==> http://www.alpha-sports.com/cfmoto_part ... 6EX/48.htm

==> http://www.landquad.com/GOES_0180-01231 ... EAR_SENSOR

==> http://www.monsterquad.fr/fr/ref-cfmoto ... ensor.html

0180-012310-0010 - REVERSE GEAR SENSOR.JPG
0180-012310-0010 - REVERSE GEAR SENSOR
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar barnabouille » 24 Fév 2015, 07:02

Comme le dit ghislain11,
regardes aussi si le problème n'est pas lié au Repère 12 :

0180-012200
GEAR POSITION SENSOR

==> http://www.landquad.com/GOES_0180-01220 ... ION_SENSOR

==> http://www.monsterquad.fr/fr/ref-cfmoto ... ensor.html

Schéma 0180-012200 - GEAR POSITION SENSOR.JPG
Schéma 0180-012200 - GEAR POSITION SENSOR


0180-012200 - GEAR POSITION SENSOR.JPG
0180-012200 - GEAR POSITION SENSOR
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar ghislain11 » 24 Fév 2015, 08:22

Ta piste de repère N°9 me plait bien mieux barnabouille :idea: :sm6:
Agriquadeur pour joindre l'utile a l'agréable, c'est pas beau !?
POLARIS 570 EFI
POLARIS 570 X2 EFI
POLARIS 1000 XP SPORTSMAN
POLARIS 900 RANGER D
Avatar de l’utilisateur
ghislain11
Site Admin
Site Admin

Messages: 4018
Âge: 49
Inscription: 25 Fév 2007, 17:07
Localisation: CORBIERES (11 aude)
Localisations: CORBIERES (11 aude)
Quad: POLARIS 850 SPORTSMAN
Votre niveau de mécanique: 5
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar barnabouille » 24 Fév 2015, 09:17

Croisons les doigts, et attendons les infos de notre ami didj10 :pgocart:

Au fait tu as eu de la neige dans ton beau pays ?
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar ghislain11 » 24 Fév 2015, 10:06

barnabouille a écrit:Croisons les doigts, et attendons les infos de notre ami didj10 :pgocart:

Au fait tu as eu de la neige dans ton beau pays ?

Oui une dizaines de cm y'a 1 mois et quelques cm se Dimanche et là on dirais que ça vas tomber encore mais rien de bien méchant en perspective :lol: ;) Par contre vers chez toi vous en avez eu des tonnes non :?: :!: :?: :lol:
Agriquadeur pour joindre l'utile a l'agréable, c'est pas beau !?
POLARIS 570 EFI
POLARIS 570 X2 EFI
POLARIS 1000 XP SPORTSMAN
POLARIS 900 RANGER D
Avatar de l’utilisateur
ghislain11
Site Admin
Site Admin

Messages: 4018
Âge: 49
Inscription: 25 Fév 2007, 17:07
Localisation: CORBIERES (11 aude)
Localisations: CORBIERES (11 aude)
Quad: POLARIS 850 SPORTSMAN
Votre niveau de mécanique: 5
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar didj10 » 24 Fév 2015, 11:17

Bonjour et merci je vais contrôler le n°9 ainsi que le câblage.
car il ne le fait pas toujours, je vais peut-être débrancher le n°9 et faire un test si le signal ne vient plus au tableau de bord.
Pour le N°12, la sélection indique bien sur le tableau (H ou L).
Avatar de l’utilisateur
didj10
Mégaquadeur
Mégaquadeur

Messages: 224
Âge: 55
Inscription: 07 Fév 2012, 10:18
Localisations: namur
Quad: cf625i
Votre niveau de mécanique: 1
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar ghislain11 » 24 Fév 2015, 13:34

Oui je pense aussi que le N°9 n'est qu'un interrupteur et le contacteur de celui-ci fait son " chant du signe " :sm4:
En faisant comme tu dit tu risque de te dépanner :idea:
Agriquadeur pour joindre l'utile a l'agréable, c'est pas beau !?
POLARIS 570 EFI
POLARIS 570 X2 EFI
POLARIS 1000 XP SPORTSMAN
POLARIS 900 RANGER D
Avatar de l’utilisateur
ghislain11
Site Admin
Site Admin

Messages: 4018
Âge: 49
Inscription: 25 Fév 2007, 17:07
Localisation: CORBIERES (11 aude)
Localisations: CORBIERES (11 aude)
Quad: POLARIS 850 SPORTSMAN
Votre niveau de mécanique: 5
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar barnabouille » 24 Fév 2015, 13:42

ghislain11 a écrit:
barnabouille a écrit:Croisons les doigts, et attendons les infos de notre ami didj10 :pgocart:

Au fait tu as eu de la neige dans ton beau pays ?

Oui une dizaines de cm y'a 1 mois et quelques cm se Dimanche et là on dirais que ça vas tomber encore mais rien de bien méchant en perspective :lol: ;) Par contre vers chez toi vous en avez eu des tonnes non :?: :!: :?: :lol:


Nous avons été servis, en effet.
En ce moment, il en reste encore un peu sur les hauteurs, comme tu peux le voir ici :

http://www.zoomdici.fr/actualite/Une-we ... 41089.html

===> http://www.cc-montsdupilat.fr/webcam
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar didj10 » 01 Mar 2015, 12:26

Bonjour, j'ai démonté le switch N°9 et j'ai voulu le tester avec un multimètre.
Je mesure toujours le switch ouvert (actionner ou pas).
J'ai donc mis le contacte a la masse et la lampe de recule c'est éteinte (je vais rouler comme cela pour le moment)
Le switch est donc mort.
Merci pour l'aide.
Dernière édition par didj10 le 02 Mar 2015, 17:38, édité 1 fois.
Avatar de l’utilisateur
didj10
Mégaquadeur
Mégaquadeur

Messages: 224
Âge: 55
Inscription: 07 Fév 2012, 10:18
Localisations: namur
Quad: cf625i
Votre niveau de mécanique: 1
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar barnabouille » 01 Mar 2015, 15:05

Content pour toi didj10 :)

Tiens nous informé, lorsque tu l'aura remplacé.

:sm6:
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité

Re: interrupteur de marche arrière

Messagepar barnabouille » 09 Mar 2015, 17:30

didj10 :sm9: Y a du déstockage ici :

Repère 9 Référence : 0180-012310-0010 CAPTEUR MARCHE ARRIERE ==> 18.24 €

http://www.startandmouv.fr/pieces_detac ... mmu11blaj0
"C'est le devoir de chaque homme de rendre au monde au moins autant qu'il en a reçu."
Albert Einstein

Polaris 570 EPS 4x4 qui remplace mon valeureux Hytrack 420 4x2.
Avatar de l’utilisateur
barnabouille
Mégaquadeur
Mégaquadeur

Messages: 1071
Âge: 68
Inscription: 06 Avr 2010, 21:35
Localisations: Rhône-Alpes
Quad: POLARIS 570 EPS (09/2014)
Votre niveau de mécanique: 3
Haut

Publicité
