dexter a écrit:Je ne crois pas qu'il y ait beaucoup de contacts électriques dans le capteur de couple.
Je pense plutôt que ça fonctionne par induction électromagnétique (effet Hall, courant de Foucault, ...).

Bonjour Dexter,
Tu as trouver le schéma de principe de ce capteur
Si oui, met le sur le forum.

A+

En cherchant sur Google "fonctionnement d'un capteur de couple de direction assistée", j'avais trouvé ces infos :

http://philippe.boursin.perso.sfr.fr/pdgdira2.htm

dexter a écrit:En cherchant sur Google "fonctionnement d'un capteur de couple de direction assistée", j'avais trouvé ces infos :

http://philippe.boursin.perso.sfr.fr/pdgdira2.htm

Ah oui le doc de Philippe Boursin précise pas mal de choses, mais dans le cas de Splashquad ( Cf. photo ) c'est la sonde du capteur de couple qui semble ne plus fonctionner.

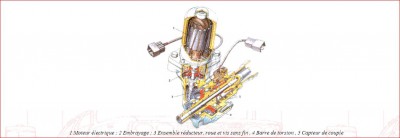

On voit, dans le schéma ( repére 5 ) le capteur de couple et au dessus la sonde ( ou simple capteur angulaire ) en question avec son cordon et son connecteur.
Mais je ne trouve pas le détail de cette sonde ou capteur angulaire , et toi ?

Si c'est ce type de capteur, effectivement c'est l'effet hall qui est utilisé !
http://www.wimesure.fr/cbx/s4_article7152_5713.htm
http://www.wimesure.fr/cbx/capteurs_ang ... ontact.pdf

Le boitier à un air de famille => http://www.google.fr/imgres?sa=X&biw=13 ... M&imgurl=h

Nota : Il existe une version, à potientiomètre, de ce même type de capteur
http://www.wimesure.fr/cbx/s4_article5708.htm
http://www.wimesure.fr/cbx/capteur_angu ... ue_srs.pdf

Bonjour Splashquad,

Peux tu nous dire combien il y a de fils sur le connecteur , ainsi que leurs couleurs ?

A+

Salut,

Sur la photo que j'ai pris j'en voie déjà 3 : rose ou rouge, vert et blanc je ne sais pas s'il y en a un 4è... Et pour le voir il faut que je démonte tout l'avant du quad je pense pouvoir le faire la semaine prochaine...

Voilà la photo de la prise :

Bonsoir Splachquad,

Profites de l'opération pour faire plusieurs photos :
- De l'ensemble de la DA ( sous plusieurs angles de vues ).
- Des différents connecteurs avec nombres de fils, couleurs, ...
- Du capteur ( pour voir, si il est étanche, ou au contraire, si le produit de dégraissage va pouvoir pénétrer dans l'éventuel potentiomètre ).
- De l'interface du capteur angulaire avec le capteur de couple ( photos de l'intérieur, à travers le trou ? ).
- Toutes autres vues, qui pourraient nous aider à comprendre quel est le principe de fonctionnement et le type de DA utilisé sur ce quad.

Enfin.... Tu fais ce que tu peux !

Le monde tourne il y a 20 ans, ce sont les asiatiques qui réalisaient ce type d'analyse pour comprendre comment fonctionnaient nos systèmes
A+
